在防水行業(yè)久了，總會(huì)遇到一些施工的售后問題，比如防水卷材開裂這個(gè)問題，有哪些原因?qū)е路浪聿拈_裂呢？又有哪些修復(fù)處理的方法呢？針對(duì)這些問題，不同的人也會(huì)會(huì)有不同的說法，今天我們就來大概的聊一聊。

防水卷材開裂常見的問題不外乎以下幾個(gè)原因：

1、找平層強(qiáng)度低，質(zhì)量比較差；

2、屋面的面積大，分倉(cāng)縫設(shè)置不合理；

3、砂漿找平層干濕大導(dǎo)致開裂；

4、還有環(huán)境溫度變化無常導(dǎo)致混泥土開裂或砂漿開裂等等。

至于防水卷材開裂的修復(fù)處理方法，在工程實(shí)踐中一般都會(huì)根據(jù)防水層受損程度來選擇處理方法。如果是防水卷材開裂程度小，面積也不大，那么可以采用密封材料來做修復(fù)處理，其施工方法是先切除卷材防水層裂縫處兩邊各50mm寬的找平層，深度方向大于30mm，然后灌熱聚氯乙烯膠泥并且高出屋面3mm。如果是防水卷材開裂程度大，受損面積大，面對(duì)這種情況的時(shí)候基本都是需要重新做防水了。只是在重新施工之前一定要先檢查基層的情況，找平層的強(qiáng)度如何，屋面分隔縫是否合理，干濕狀況是否一直，溫差變化等等，多方面考慮到位。最后在施工之前，還需要對(duì)細(xì)節(jié)部位做好加強(qiáng)層施工。

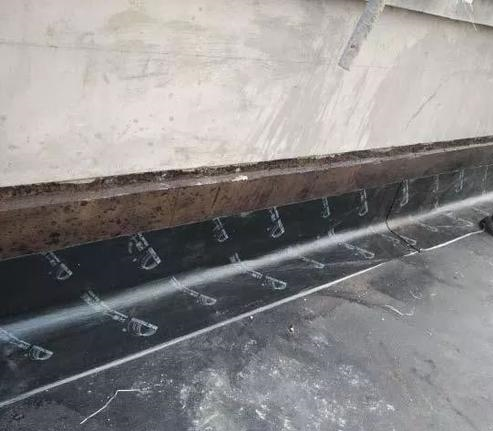

《屋面工程技術(shù)規(guī)范》也提到屋面防水時(shí)必須設(shè)置附加增強(qiáng)層（在防水過程中，某些位置由于應(yīng)力集中，變形頻繁，雨水沖刷嚴(yán)重或外力損害，會(huì)較早地出現(xiàn)局部損壞，導(dǎo)致整個(gè)防水層沒到耐用年限即需翻修，在這種情況下，對(duì)容易造成局部損壞的薄弱部位設(shè)置增強(qiáng)層，以提高防水層的整體設(shè)防能力，延長(zhǎng)整個(gè)防水層的使用壽命）。屋面卷材防水增強(qiáng)層的具體做法是：一般采用200～300mm寬、1。2mm厚的高分子卷材或3mm厚的改性瀝青卷材單邊點(diǎn)粘在屋面板板端處，或用壓敏型粘結(jié)劑，最后鋪貼大面積防水層。
